Cấu tạo của tủ điện công tơ còn phụ thuộc vào thiết kế theo phụ tải mà khách hàng yêu cầu. Hiện nay phổ biến với hai loại tủ điện là tải 1 pha hoặc tải 3 pha.

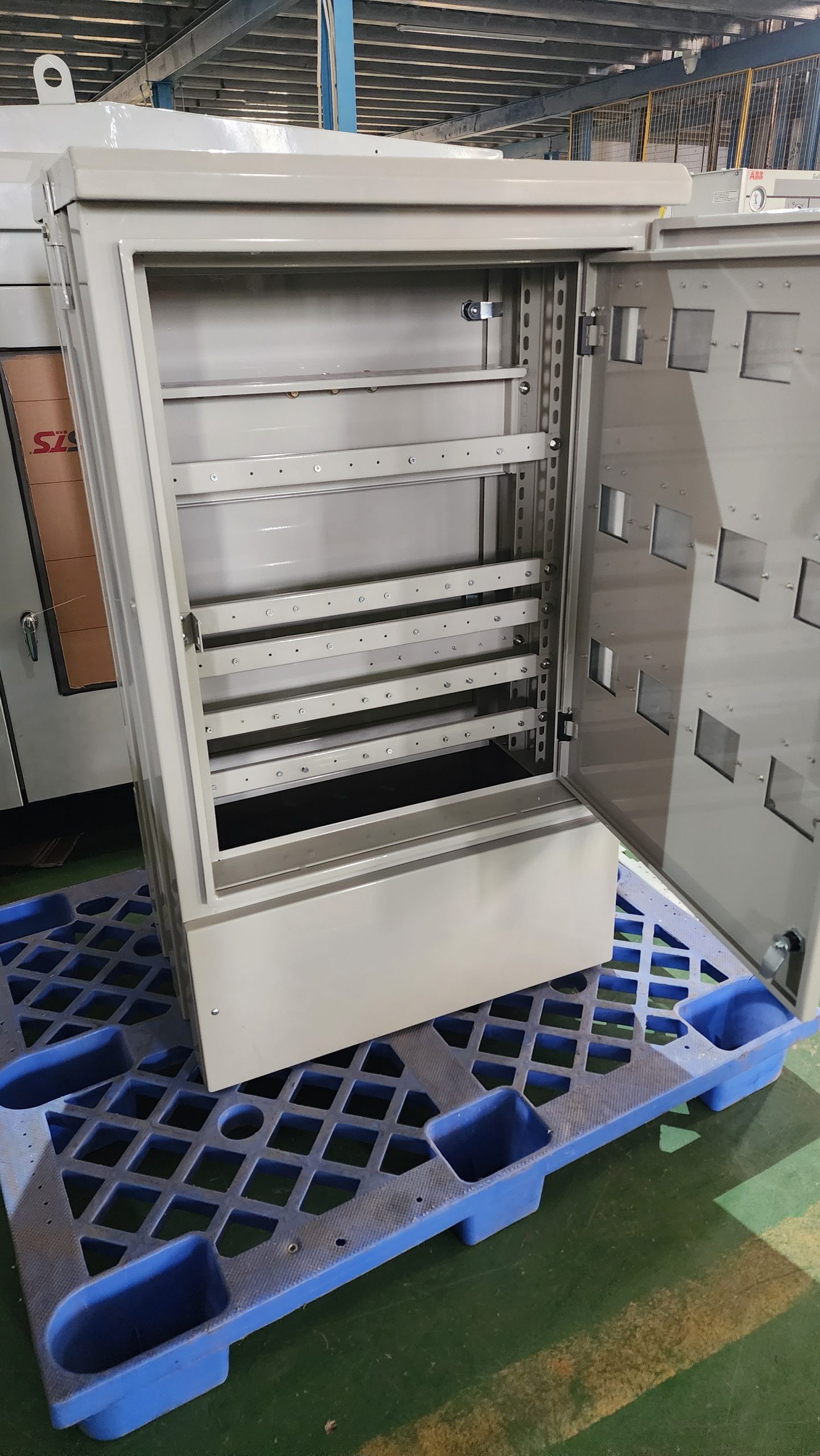

Tủ công tơ điện thường được làm bằng vật liệu composite hoặc tole sơn tĩnh điện. Chúng có khả năng lắp đặt cố định trên tường, trên cột thẳng đứng.  Được thiết kế theo đúng tiêu chuẩn, tùy từng loại và trung bình thì mỗi tủ công tơ sẽ chứa khoảng từ 1 -30 công tơ con.

Bề mặt tủ thường được mạ kẽm hoặc sơn tĩnh điện hoặc sơn các màu khác nhau do khách hàng yêu cầu. Tủ thường thiết kế 1 cách hoặc 2 cánh theo yêu cầu của người dùng. Kích thước tiêu chuẩn thường được áp dụng là:

H – Cao (mm): 450 – 2000

W-Rộng(mm): 400 – 1000

D – Sâu (mm): 200 – 800

Chất liệu thường sử dụng là thép CT3, thép không gỉ (inox) SUS 201, SUS304. Các loại tủ đều áp dụng công nghệ sản xuất như: phương pháp cắt laser CNC, chấn CNC, sơn tĩnh điện để bảo vệ…Các thiết bị phụ kiện có thể được nhập khẩu tại các thương hiệu nổi tiếng như SCHNEIDER, ABB, SCHNEIDER, LS, HYUNDAI… Tất cả các tủ điện công tơ đều tuân thủ nghiêm ngặt theo đúng hệ thống quản lý chất lượng ISO 9001-2015 và các tiêu chuẩn tiêu chuẩn quốc tế.

Thông số kỹ thuật cơ bản tủ điện công tơ

Phân loại tủ công tơ điện

Phân loại theo phụ tải là tải 1 pha hay tải 3 pha. Cụ thể là:

• Phụ tải 1 pha thường là công suất nhỏ dùng công tơ 1 pha trực tiếp 3/9A, 5/20A, 10/40A, 20/80A, 40/120A…
• Phụ tải 3 pha công suất lớn : Với iđm > 100A dùng công tơ gián tiếp kết hợp biến dòng với thứ cấp 1A hoặc 5A.
• Phụ tải 3 pha công suất nhỏ : Với iđm < 100A dùng công tơ trực tiếp 10/20A, 10/40A, 20/40A, 30/60A, 50/100A.

Tùy vào nhu cầu sử dụng và mục đích sử dụng sẽ có loại tủ điện công tơ phù hợp.
